O rapaz chegou e olhou, abriu a porta, olhou por trás sem tirar a geladeira do lugar e me passou um orçamento... Pasmem, orçamento de de R$ 480,00 (quatrocentos e oitenta reais), isso significa 1/3 do valor de uma geladeira NOVA com a mesma litragem, e que pode ser financiada em até 24 meses... Na hora eu indaguei qual era o problema e por que um orçamento tão caro, e ele respondeu simplesmente o obvio, exatamente o motivo pelo qual eu o havia chamado: que a geladeira estava gelando só em cima, que o ar frio não circulava na parte de baixo, e que ia precisar trocar o "automático", as "resistências de degelo", o "bimetal", o "relé de segurança" e que o valor do serviço era aquele mesmo, sem desconto, porque, segundo ele, quando um problema desse acontece, o "ideal" é fazer uma revisão completa para evitar a quebra prematura de outros componentes...
Imediatamente agradeci a visita dele e paguei os R$ 20,00 do orçamento. O conserto no final sairia por R$ 500,00 pois eu deveria pagar R$ 20,00 da visita e mais os R$ 480,00 do conserto.
- Primeiro o Compressor(motor), a geladeira GELAVA a parte de cima, então, estava ligando e desligando normalmente, sendo assim, o Gás Refrigerante era bombeado por todo o circuito - ELIMINADO...
- Resistência de Degelo inferior: se tivesse estragada, o acúmulo de gelo nos dutos de ar da parte de baixo estariam entupindos com gelo, além do teste de resistência com o Multímetro - ELIMINADO...
Nesse vídeo, mostro de uma maneira didática, como trocar esse Termofusível e o Interrptor Bimetal.
👉Deixo bem claro aqui que assumi TOTAL RESPONSABILIDADE e RISCOS pelo conserto, visto que não sou técnico em refrigeração, porém, me recuso a ser enganado por pessoas que se aproveitam dos problemas de outras para se "darem bem" 😖☠😠💀... Não generalizo a categoria e sei que existem ótimos profissionais e profissionais honestos.
Se a sua geladeira está "queimando verduras e folhas" e congelando líquidos na parte de baixo, tente regular o direcionamento do fluxo de ar para o FREEZER. Isso você faz ajustando o botão localizado dentro do congelador, gegulando para "FREEZER MAX." assim a maior parte do ar será circulada no FREEZER e não no REFRIGERADOR. Veja as imagens abaixo:
#################################################
💥 Pra que servem os Componentes 💥
RELÉ de
PROTEÇÃO
O Relé de Proteção no Moto Compressor da geladeira desempenha um papel crucial na
segurança e operação eficiente do sistema de refrigeração. Aqui estão algumas das funções principais do Relé de Proteção no contexto do Moto Compressor:Partida do Compressor: O Relé de Proteção é responsável por iniciar a operação do compressor. Durante a partida, o relé fornece a corrente elétrica necessária para ligar o Moto Compressor, permitindo que ele inicie o ciclo de refrigeração.
Proteção contra Sobrecorrente: Uma
das funções mais importantes do Relé de Proteção é monitorar a corrente
elétrica que flui para o Moto Compressor. Se ocorrer uma sobrecorrente,
indicando um problema como um curto-circuito ou uma carga excessiva, o Relé
de Proteção interrompe a alimentação elétrica para evitar danos ao
compressor.
Proteção contra Sobreaquecimento:
O Relé de Proteção também monitora a temperatura do Moto Compressor. Se
o compressor estiver operando em condições que levem a um superaquecimento, o
relé pode desligar temporariamente o compressor para prevenir danos por
sobreaquecimento.
Restabelecimento Automático: Alguns
relés de proteção são projetados para permitir um restabelecimento automático
após um curto período. Isso ajuda a lidar com condições transitórias e
reiniciar o compressor após uma breve pausa.
Detecção de Falhas no Moto Compressor:
O Relé de Proteção pode detectar falhas no funcionamento do Moto
Compressor, como problemas mecânicos, falhas elétricas internas ou outras
anomalias. Ele age para proteger o sistema interrompendo a alimentação elétrica
quando essas condições são detectadas.
Estabilização do Ciclo de
Refrigeração: O Relé de Proteção contribui para a estabilização do ciclo
de refrigeração, garantindo que o compressor funcione dentro de parâmetros
seguros e evitando que ele seja sobrecarregado ou danificado.
Em resumo, o Relé de Proteção é
fundamental para garantir a operação segura e eficiente do Moto Compressor na
geladeira. Ao monitorar a corrente, temperatura e condições gerais de operação,
ele desempenha um papel crucial na prevenção de danos ao compressor e no
aumento da vida útil do sistema de refrigeração. Se houver problemas com o Moto
Compressor, pode ser necessário verificar o estado do Relé de Proteção e
substituí-lo, se necessário.
1 - Localize
o Relé de Proteção: O Relé de Proteção geralmente está localizado na
parte lateral do Motocompressor. Pode ser acessado removendo uma tampa ou
painel na parte traseira ou inferior da geladeira.
2 - Identifique
os Terminais: O Relé de Proteção possui terminais que estão conectados
ao Motocompressor. Identifique os terminais com as designações comuns, como
"C" (comum), "S" (start, ou partida), e "R" (run,
ou funcionamento).
3 - Remova o
Relé: Com a geladeira desligada, remova o Relé de Proteção do Motocompressor.
Normalmente, ele é removido puxando-o para fora dos pinos de conexão no Motocompressor.
4 - Examine
Visualmente: Faça uma inspeção visual do relé em busca de sinais de queimaduras,
danos ou qualquer outra anormalidade. Problemas visíveis podem indicar a
necessidade de substituição do relé.
6 - Teste de
Continuidade do Compressor: Meça a resistência diretamente entre os pinos do Motocompressor.
Isso ajuda a verificar se o compressor não está com problemas elétricos
internos.
7 - Teste de
Operação: Alguns relés de proteção têm uma peça móvel chamada PTC (Positive
Temperature Coefficient), que é uma resistência que muda de valor com a
temperatura. Se aplicável, você pode testar a operação do PTC aquecendo-o
suavemente com um secador de cabelo e verificando se há mudanças nas leituras
do multímetro.
Se o Relé de Proteção não
passar nos testes, é aconselhável substituí-lo por um novo. Certifique-se de
obter um Relé de Proteção compatível com o modelo do Motocompressor.
Lembre-se de que, se você não
tiver experiência em trabalhos elétricos ou não se sentir confortável
realizando esses testes, é recomendável procurar a ajuda de um técnico
qualificado para garantir a segurança e a precisão do diagnóstico

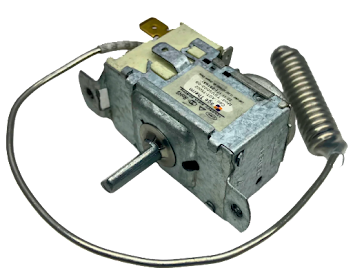

TERMOSTATO
1 - Controle
de Temperatura: O Termostato é responsável por manter a temperatura
interna da geladeira dentro de uma faixa específica pré-determinada. Os
usuários podem ajustar a configuração de temperatura desejada usando o botão de
controle do Termostato.
2 - Sensor de
Temperatura: O Termostato possui um sensor de temperatura que monitora
constantemente a temperatura dentro da geladeira. Quando a temperatura atinge o
limite superior da faixa definida, o Termostato entra em ação para
iniciar o ciclo de refrigeração.
3 - Ciclo de
Refrigeração: Quando a temperatura sobe acima do ponto definido, o Termostato
aciona o compressor, que é o componente responsável por comprimir o gás refrigerante
e remover o calor do interior da geladeira. Isso inicia o ciclo de
refrigeração.
4 - Desligamento
Automático: Assim que a temperatura atinge o ponto mais baixo da faixa
configurada, o Termostato desliga o compressor. Isso evita que a
geladeira fique muito fria e ajuda a economizar energia.
O Termostato é um componente essencial para garantir que a geladeira mantenha a temperatura correta para preservar alimentos e garantir seu funcionamento eficiente. Se houver problemas com a regulação de temperatura, pode ser necessário verificar ou substituir o Termostato.
Passos básicos para testar o TERMOSTATO:
1 - Localize
o Termostato dentro da geladeira. Ele geralmente está localizado no
compartimento do refrigerador (parte inferior), próximo à luz interna.
2 - Desconecte
os fios do Termostato. Dependendo do modelo da geladeira, você pode
precisar remover uma tampa ou um painel para acessar os fios.
3 – Use um
multímetro e configure para medir a resistência (ohms).
4 - Meça a
resistência entre os dois terminais do Termostato. Esta é uma medida da
resistência elétrica do Termostato. Se você girar o botão do Termostato
para a posição mais fria, a resistência deve diminuir, e se girar para a
posição mais quente, a resistência deve aumentar. Caso não haja variação,
significa que o componente está com defeito e deverá ser substituído. Consulte
o manual do usuário para saber as faixas de resistência esperadas.
5 - Configure o Seletor do Multímetro para a ESCALA DE CONTINUIDADE (ou bip). Toque nas pontas do
multímetro nos terminais do Termostato e gire o botão do Termostato
para diferentes configurações. Você deve ouvir um som de bip quando houver
continuidade e nenhum som quando não houver.
Se, ao realizar esses testes,
você perceber que o Termostato não está respondendo conforme o esperado,
ele pode estar com defeito e pode ser necessário substituí-lo. Lembre-se de
consultar o manual do usuário ou as informações do fabricante para obter
orientações específicas sobre o Termostato no seu modelo em particular.
Se não se sentir confortável fazendo esses testes, é recomendável chamar um
técnico qualificado para diagnosticar e corrigir problemas elétricos em sua
geladeira.
VENTOINHA ou
VENTILADOR
A ventoinha (ou ventilador) em uma geladeira desempenha um papel importante no controle da temperatura e na circulação do ar dentro do aparelho.
1 - Circulação
do Ar: A ventoinha ajuda a circular o ar frio dentro do compartimento da
geladeira. Isso garante que o ar frio alcance todos os cantos do interior,
mantendo uma temperatura mais uniforme.
2 - Auxílio
no Descongelamento: Em alguns modelos, a ventoinha pode ser acionada durante o
ciclo de descongelamento. Isso ajuda a distribuir o ar quente gerado pela
resistência de degelo de maneira mais eficaz, acelerando o processo de
descongelamento.
3 - Controle
de Umidade: A circulação do ar promovida pela ventoinha também pode ajudar a
controlar a umidade dentro da geladeira. Isso é especialmente útil em
compartimentos como gavetas de frutas e vegetais, onde manter níveis adequados
de umidade é importante para a preservação dos alimentos.
4 - Evita
Pontos Frios e Quentes: A ventoinha contribui para evitar a formação de pontos
frios e quentes dentro da geladeira, promovendo uma distribuição mais uniforme
da temperatura. Isso é crucial para garantir que todos os alimentos sejam
mantidos adequadamente refrigerados.
Ao promover a circulação eficiente do ar, a ventoinha ajuda a otimizar o desempenho do sistema de refrigeração. Isso pode contribuir para a eficiência energética geral da geladeira. A presença da ventoinha pode variar de acordo com o modelo e a marca da geladeira. Em alguns casos, a ventoinha pode ser visível no interior do aparelho, enquanto em outros modelos ela pode estar localizada em áreas menos acessíveis.
Passos básicos para testar a Ventoinha ou Ventilador
Como a Ventoinha ou Ventilador é
um componente que se pode verificar visualmente seu funcionamento, para testar
basta verificar se as conexões e os cabos que alimentam a ventoinha estão bem
conectados. Às vezes, problemas podem ocorrer devido a fios soltos ou conexões
defeituosas. Você também pode alimentar a ventoinha diretamente para verificar
se ela está funcionando corretamente. Conecte temporariamente, tomando muito
cuidado, a ventoinha a uma fonte de alimentação externa, seguindo as instruções
do fabricante e observando se ela liga.
Timer ou
Automático
A função principal do Timer ou Automático em uma geladeira é controlar o ciclo de descongelamento. Em geladeiras tradicionais, sem o recurso Frost Free, o gelo pode se acumular no Evaporador ao longo do tempo. Para evitar a formação excessiva de gelo, é necessário realizar o descongelamento periodicamente.
O Timer ou Automático gerencia esse processo ao ligar e desligar a resistência de degelo (ou elemento de aquecimento) em intervalos programados. O ciclo de descongelamento geralmente ocorre automaticamente a cada 8 a 12 horas, dependendo do modelo da geladeira. Durante esse ciclo, o compressor é desligado, a resistência de degelo é acionada para derreter o gelo acumulado no Evaporador, e, em seguida, o compressor é ligado novamente.
Essa operação automática evita
que o gelo se acumule a ponto de prejudicar a eficiência do sistema de
refrigeração. O Timer ou Automático, portanto, desempenha um papel
crucial na manutenção do desempenho adequado da geladeira ao evitar a obstrução
do fluxo de ar pelo acúmulo excessivo de gelo. Vale ressaltar que, em
geladeiras Frost Free, esse processo é automatizado de maneira diferente, com
resistências de degelo específicas e um sistema de controle mais avançado.
1 - Localize
o Timer ou Automático na geladeira. Pode estar localizado em diferentes
áreas, como na parte frontal, na parte traseira ou dentro do compartimento do
motor/compressor.
2- Identifique
os Terminais: O timer geralmente tem três ou quatro terminais rotulados como
"Comum" (C), "Normalmente Aberto" (NA) onde será conectada a resistência de DEGELO, e "Normalmente
Fechado" (NF) onde será conectado o motor. Alguns modelos podem ter um quarto terminal chamado
"Comum 2" (C2).
3 – Use um
multímetro e o configure para a Esacala de Continuidade (ohms). Este é o
modo que permite verificar se há uma conexão elétrica contínua através do
componente.
4 - Toque as pontas de prova do multímetro nos terminais "Normalmente Aberto" (NA - PINO 2) que alimenta a Resistência de Degelo, e no "Comum" (C - PINO 3) Alimentação da rede de Energia. O multímetro deverá mostrar uma leitura infinita, indicando que não há continuidade elétrica entre esses terminais quando o timer está em seu estado normal.
5 - Avance o Timer: Identifique a Fenda de Avanço, você deve encontrar uma pequena fenda ou uma ranhura, que normalmente está localizada na parte de trás do AUTOMÁTICO. Esta é a parte que permite o avanço manual do timer. Use uma chave de fenda para avançar o timer para a próxima posição.7 - Repita o
teste de continuidade entre os terminais "Normalmente Aberto" (NA - PINO 2) e "Comum" (C - PINO 3) girando novamente a fenda de AVANÇO até ouvir mais um CLICK. Desta vez, o multímetro não deverá mostrar nenhuma leitura ou Leitura INFINITA com o número "1" a esquerda do display do Multímetro como é o padrão de NÃO CONTINUIDADE. Isso indica que não há corrente elétrica passando pelos terminais.
8 - Teste
entre os Terminais Normalmente Fechado (NF - PINO 4) e Comum (C - PINO 3), a leitura deve ser de
resistência baixa quando o timer está em seu estado normal.
9 - Avance o TIMER
e teste novamente a continuidade entre os terminais "Normalmente
Fechado" (NF - PINO 4) e "Comum" (C - PINO 3). A leitura não deve apresentar corrente, ou LEITURA INFINITA, indicando que não há conectividade entre os pinos.
As leituras dos PINOS DA RESISTÊNCIA e dos PINOS DO MOTOR devem ser ALTERNADAS, ou seja, quando os pinos "Normalmente Aberto" (NA - PINO 2) e "Comum" (C - PINO 3) estiverem passando corrente, consequentemente os pinos "Normalmente Fechado" (NF - PINO 4) e "Comum" (C - PINO 3) não devem passar corrente elétrica. Em resumo, quando a RESISTÊNCIA DE DEGELO estiver LIGADA o MOTOCOMPRESSOR deve estar DESLIGADO e vice versa.
Lembre-se de que o objetivo de avançar o timer manualmente é simular o início do ciclo de descongelamento. Se, ao realizar esses passos, você observar uma mudança nas leituras do multímetro, isso indica que o timer está funcionando corretamente. Se não houver mudanças ou se o timer não avançar automaticamente durante o ciclo de descongelamento, pode ser necessário substituir o timer por um novo. Certifique-se de seguir as instruções do manual do fabricante da sua geladeira para garantir uma abordagem adequada.
Se os resultados dos testes não
estiverem de acordo com essas expectativas, o timer pode estar com defeito e
pode precisar ser substituído. Certifique-se de consultar o manual do
fabricante para obter informações específicas sobre o timer da sua geladeira.
Resistências de Degelo Superior e Inferior
As Resistências de Degelo Superior e Inferior em uma geladeira Frost Free têm a funçãode evitar o acúmulo excessivo de gelo no Evaporador, garantindo o funcionamento eficiente do sistema de refrigeração, permitindo que o AR FRIO da EVAPORADOR A circule por toda área da geladeira.
Como funciona a Resistência de
Degelo Superior? Normalmente, está localizada na parte superior do Evaporador,
no interior do freezer. Atua durante o ciclo de descongelamento para derreter o
gelo acumulado na parte superior do Evaporador. Quando acionada, a
resistência de degelo superior gera calor para derreter o gelo que se acumula
no topo do Evaporador. Isso evita que o gelo restrinja o fluxo de ar e
comprometa a eficiência do sistema de refrigeração.
Resistência de Degelo Inferior (ou dreno)
está localizada na parte de baixo da geladeira, normalmente em conjunto com o Termostato
e com os dutos de ar da parte inferior, próxima ao dreno, garantindo que a água
resultante do processo de degelo possa ser drenada adequadamente. Quando a
resistência de degelo inferior é ativada, ela aquece a área ao redor do dreno
para evitar que a água derretida congele novamente, permitindo que ela seja
drenada eficientemente.
Ambas as resistências trabalham
em conjunto para manter o Evaporador livre de gelo excessivo, garantindo
assim uma troca eficaz de calor e preservando o desempenho de refrigeração da
geladeira Frost Free. O ciclo de descongelamento é geralmente automatizado e
ocorre em intervalos regulares para manter o sistema funcionando sem problemas.
Testar a resistência de degelo superior em uma geladeira envolve verificar a continuidade elétrica para garantir que a resistência esteja funcionando corretamente. Aqui estão os passos gerais que você pode seguir:
Passos básicos para TESTAR as Resistências de Degelo:
1 - Desconecte a Geladeira da tomada de energia elétrica. Isso é fundamental para a segurança durante o processo de teste.2 - Acesse a
Resistência de Degelo Inferior ou Superior: Geralmente, a resistência de degelo
superior está localizada no Evaporador, na parte superior do
compartimento do freezer. Remova as prateleiras ou a tampa que cobre o Evaporador para acessar a resistência.
3 - Localize os Terminais da Resistência. Eles geralmente estão
conectados a fios e podem ser acessados desmontando parcialmente o painel ou a
tampa que cobre o Evaporador.
4 - Desconecte os fios da resistência. Isso pode exigir a remoção de
conectores ou parafusos, dependendo do design da geladeira.
5 - Use um Multímetro
configurado para medir resistência (ohms). Toque as pontas de prova do
multímetro nos terminais da resistência. Uma leitura de resistência deve ser
exibida e o BIP soará. Consulte o manual da geladeira para obter a faixa de resistência
esperada. Se a resistência estiver boa, você deve obter uma leitura dentro
dessa faixa.
6 - Verifique
por Continuidade. Se o multímetro mostrar uma leitura de resistência, isso
indica continuidade elétrica e sugere que a resistência está funcionando. Se
não houver continuidade (leitura infinita), a resistência pode estar quebrada e
precisa ser substituída.
Interruptor Térmico BIMETAL + TERMOFUSÍVEL
O Interruptor Térmico BIMETAL em uma geladeira Frost Free é um componente críticoque desempenha um papel importante no controle do ciclo de descongelamento. A função principal do Interruptor Térmico BIMETAL é monitorar a temperatura dentro do Evaporador da geladeira. O Evaporador é a parte do sistema de refrigeração responsável por absorver o calor do interior da geladeira, mantendo-a fria.
O Interruptor Térmico BIMETAL
é composto por dois metais diferentes com coeficientes de expansão térmica
distintos. Quando a temperatura no Evaporador atinge um nível
específico, o Interruptor Térmico BIMETAL se deforma devido à expansão
térmica desigual dos metais. Essa deformação aciona um interruptor, que desliga
temporariamente o compressor e ativa o sistema de descongelamento.
Durante o ciclo de
descongelamento, a resistência de aquecimento localizada no Evaporador é
ligada para derreter qualquer acúmulo de gelo. Após um período determinado, o Interruptor
Térmico BIMETAL retorna ao seu estado original, desligando o sistema de
descongelamento e permitindo que o compressor retome a operação normal.
Essa função é crucial para o
funcionamento adequado de geladeiras Frost Free, pois evita o acúmulo excessivo
de gelo no Evaporador, garantindo uma eficiente transferência de calor e
mantendo a eficácia do sistema de refrigeração.
Os metais mais comuns usados
nesses Interruptores Térmicos BIMETAIS são o latão e o aço. Esses metais são
escolhidos por causa de suas propriedades específicas de expansão térmica.
O latão, que é uma liga de cobre
e zinco, é frequentemente utilizado por sua expansão térmica relativamente
alta. O aço, por outro lado, é escolhido por sua expansão térmica mais baixa em
comparação com o latão. Ao combinar esses dois metais em camadas, é possível
criar um componente que se deforma de maneira previsível em resposta às
mudanças de temperatura.
A combinação desses metais no Interruptor
Térmico BIMETAL permite que ele dobre ou deforme quando exposto a variações
de temperatura. Essa deformação é utilizada para acionar mecanismos, como
interruptores, que desempenham funções específicas, como controlar o ciclo de
descongelamento em geladeiras.
Passos básicos para TESTAR o Interruptor
Térmico BIMETAL e o TERMOFUSÍVEL:
1 - Desconecte
a Geladeira da tomada de energia.
3 - Desconecte
os fios que estão conectados ao Interruptor Térmico BIMETAL. Isso pode
exigir a remoção de conectores ou parafusos, dependendo do design da geladeira.
4 - Para o
teste, use um Multímetro configurado para medir resistência (ohms). Toque as
pontas de prova do multímetro nos terminais do Interruptor Térmico BIMETAL.
Se o Interruptor Térmico BIMETAL estiver funcionando corretamente, você
deverá ler uma resistência baixa (próxima a zero ohm). Se o Interruptor
Térmico BIMETAL estiver aberto (defeituoso), a leitura será infinita(marcando "I" ou "OL") ou muito alta, e o BIP não SOARÁ .
5 - Execute o mesmo procedimento com os terminais do TERMOFUSÍVEL, que geralmente acompanha o Interruptor Térmico Bimetal. Para o teste, use um Multímetro configurado para medir resistência (ohms). Toque as pontas de prova do multímetro nos terminais do TERMOFUSÍVEL. Se ele estiver funcionando corretamente, você deverá ler uma resistência baixa (zero ou próxima a zero ohm). Se o TERMOFUSÍVEL estiver aberto (defeituoso), a leitura será infinita(marcando "I" ou "OL") ou muito alta, e o BIP não SOARÁ .
5 - Simule
Mudanças de Temperatura. Use um secador de cabelo para aquecer suavemente o Interruptor
Térmico BIMETAL. À medida que a temperatura aumenta, o Interruptor
Térmico BIMETAL deve se deformar, indicando que está respondendo às
mudanças de temperatura. Após o resfriamento, ele deve voltar ao seu estado
original.
6 - Consulte
o manual do fabricante da geladeira para obter informações específicas sobre a
faixa de resistência aceitável e a temperatura de atuação do Interruptor
Térmico BIMETAL.
Interruptor DUPLO
Para testar o Interruptor DUPLO, basta abrir a porta da Geladeira e verifical visualmente o seu funcionamento. O Pino da esquerda interrompe a Ventoinha ou o Ventilador e acende a iluminação interna ao se abrir a porta do seu Refrigerador. Com a porta aberta, pressione o pino da esquerda, a Ventoinha ou o Ventilador podem voltar a funcionar, isso irá depender em que fase de operação a geladeira está, e irá apagar a iluminação interna.
Agora com a porta do CONGELADOR ou FREEZER aberta, a VENTOINHA ou o VENTILADOR não funcionarão, então para testar, basta pressionar o pino da direita, dependendo da fase de operação da geladeira, a Ventoinha ou o Ventilador entrarão em funcionamento.
Para garantir que você verá o funcinamento da ventoinha, abra a porta do FREEZER e desligue a geladeira. Aguarde cinco minutos e repita os testes, assim a probabilidade da Ventoinha ou Ventilador entrar em operação será muito maior.
MOTOCOMPRESSOR e GÁS FREON R134a
Este é o teste mais obvio que você fará, visto que se a Geladeira GELA e CONGELA normalmente a parte de cima, significa que o Gás Refrigerante FREON R134a está presente e circulando pelo sistema, e se ele está circulando pelo sistema, significa que o MOTOCOMPRESSOR ou COMPRESSOR ou o MOTOR da geladeira está funcionando, pois é ele quem comprime e empurra o gás pela serpentina ao redor de toda a geladeira e no VAPORIZADOR.
